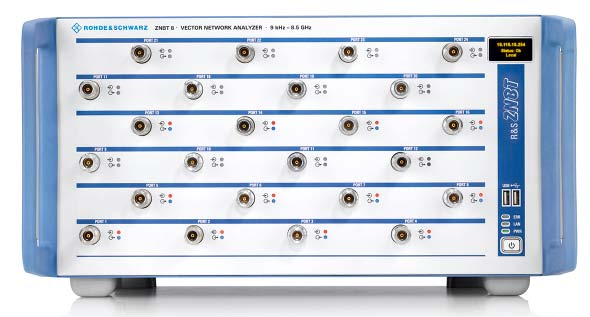

R&S®ZNBT矢量网络分析仪

即使具有大量测试端口，R&S®ZNBT8/20测量时间也很短。其它亮点包括动态范围大、输出功率电平高以及输入端口具有很高功率容限。仪器的工作频率范围为R&S®ZNBT8和R&S®ZNBT20的工作频率范围分别为9 kHz-8.5GHz和100kHz-20 GHz。由于具有这些功能特性，R&S®ZNBT8/20是移动无线电、无线通信以及电子产品行业的理想选择。该仪器主要用在有源和无源多端口部件 (如多频段手机的GPS、WLAN、Bluetooth®和前端模块) 的开发和生产中。利用其突出的性能，还可对基站滤。

产品详情

高达24个测试端口进行网络分析

R&S®ZNBT8/20是首款集成多达24个测试端口的多端口矢量网络分析仪。该仪器可同时测试多个待测件或测量一个具有多达24个端口的待测件。

即使具有大量测试端口，R&S®ZNBT8/20测量时间也很短。其它亮点包括动态范围大、输出功率电平高以及输入端口具有很高功率容限。仪器的工作频率范围为R&S®ZNBT8和R&S®ZNBT20的工作频率范围分别为9 kHz-8.5GHz和100kHz-20 GHz。由于具有这些功能特性，R&S®ZNBT8/20是移动无线电、无线通信以及电子产品行业的理想选择。该仪器主要用在有源和无源多端口部件 (如多频段手机的GPS、WLAN、Bluetooth®和前端模块) 的开发和生产中。利用其突出的性能，还可对基站滤波器以及其它高选择性部件进行高效分析。

R&S®ZNBT8/20的性能超越了基于开关矩阵的多端口系统，在动态范围、输出功率或速度方面具有优势。它的集成密度高，是测量高达24个端口器件的十分紧凑的解决方案-与R&S®ZNB占用的机架空间相同。方便的用户界面使得即使复杂的多端口测量也很简单。R&S®ZNBT8/20支持各种远程控制方式，便于集成到自动测试系统中。

产品优势

· 四端口R&S®ZNBT8 基本单元 (可升级到 8、12、16、20或24个端口)

· 8端口R&S®ZNBT20基本单元(可升级到12或16端口)

· 频率范围9 kHz至8.5 GHz (R&S®ZNBT8)和100 kHz至20 GHz (R&S®ZNBT20)

· 动态范围高达典型值140 dB

· 扫描时间短 (例如，扫描201个点仅需6 ms)

· 大范围功率扫描至98 dB (带功率范围扩展选件)

· 功率容限较高

· 中频带宽范围1 Hz至10 MHz

· 高达0.01 dB/˚K的温度稳定性

· 100个以上迹线和通道

· 简单配置多端口测量

· 针对多端口应用进行了优化的手动和自动校准方法

· 与R&S®ZVx和R&S®ZNx系列中的所有矢量网络分析仪兼容

· 测试夹具补偿

· 嵌入/去嵌入

· 快速数据输出

· 并行测量

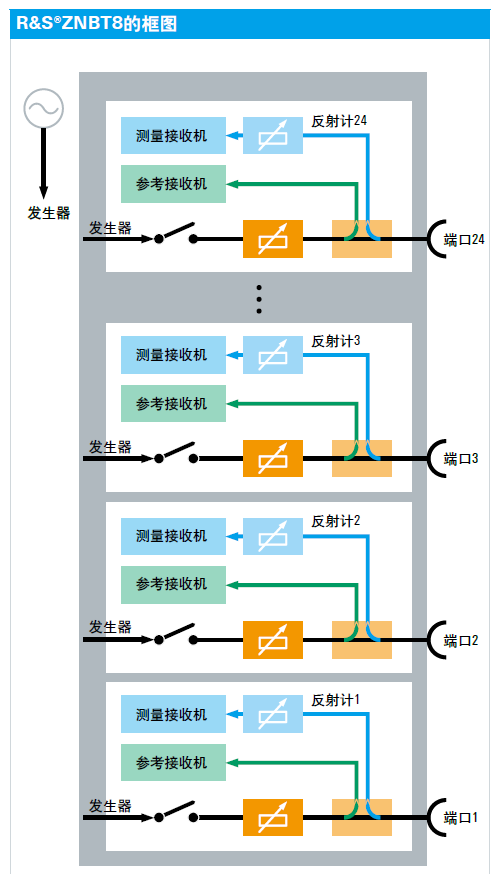

产品框图
