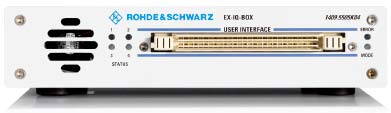

R&S®EX-IQ-Box数字信号接口模块

R&S®EX-IQ-Box数字信号接口模块能够为罗德与施瓦茨公司信号发生器、分析仪和通信测试仪提供灵活的数字基带输入和输出。其主要应用领域是将罗德与施瓦茨公司设备的数字I/Q信号与用户自定义或标准的数字信号格式相互转换。被测设备(DUT) 通过直接接入至R&S®EX-IQ-Box的适配板 (=连接板) 接入。

产品详情

可供罗德与施瓦茨公司信号发生器、分析仪、通信测试仪使用的I/Q数字信号接口模块

R&S®EX-IQ-Box数字信号接口模块能够为罗德与施瓦茨公司信号发生器、分析仪和通信测试仪提供灵活的数字基带输入和输出。其主要应用领域是将罗德与施瓦茨公司设备的数字I/Q信号与用户自定义或标准的数字信号格式相互转换。被测设备(DUT) 通过直接接入至R&S®EX-IQ-Box的适配板 (=连接板) 接入。

产品优势

主要特点

· 将数字I/Q信号与被测设备信号互转

· 灵活的用户自定义数字I/Q信号接口设置 (I/Q格式，位校准，时钟频率、逻辑电平等)

· 包含两块连接被测设备的连接板 (单端、差分式连接器)

· 通过随带的R&S®DigIConf轻松进行接口配置

· R&S®DigIConf的瞬态记录仪可对生成的数字信号 (I/Q图，矢量图，CCDF，频谱) 进行可视化控制

CPRI™数字接口协议

· CPRI™无线电设备 (RE) 和/或无线电设备控制 (REC) 测试

· 预定义接口设置

· 灵活或封装的天线载波 (AxC) 分配

· 天线载波 (AxC) 分组

· 通过R&S®DiglConf轻松进行接口配置

· 通过64 Msample R&S®EX-IQ-Box波形存储器直接进行波形回放 (选配)

· 至多4条波形的多波形回放输出 (选配)

· 存储器 (512 Mbyte) 可记录由CPRI™链路所接收的I/Q数据(选配)

· 支持R&S®WinIQSIM2™波形创建软件
