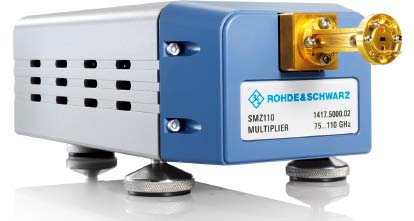

R&S®SMZ倍频器

此倍频器系列包括R&S®SMZ75/90/110/170等4个型号，以及可选的衰减器 (衰减器不能用于R&S®SMZ170)。衰减器与倍频器集成在同一机箱内，移动方便。可通过USB以多种方式控制R&S®SMZ。最方便的方法是联合使用R&S®SMZ与R&S®SMF100A或R&S®SMB100A微波信号发生器。组合成单台装置后，用户能够直接在R&S®SMF100A或R&S®SMB100A上输入R&S®SMZ输出端需要的频率和目标电平(R&S®SMZ170不能输入目标电平)。另一种方法是使用R&S®SMZ-K。

产品详情

从50 GHz至170 GHz精确的输出电平

易于操作且输出电平精确的R&S®SMZ倍频器系列频率范围从50 GHz至170 GHz。它用途广泛，例如，可用于汽车行业的测距雷达，用于天文领域的尖端望远镜，以及用于分析地球表面的雷达干涉测量。

此倍频器系列包括R&S®SMZ75/90/110/170等4个型号，以及可选的衰减器 (衰减器不能用于R&S®SMZ170)。衰减器与倍频器集成在同一机箱内，移动方便。可通过USB以多种方式控制R&S®SMZ。最方便的方法是联合使用R&S®SMZ与R&S®SMF100A或R&S®SMB100A微波信号发生器。组合成单台装置后，用户能够直接在R&S®SMF100A或R&S®SMB100A上输入R&S®SMZ输出端需要的频率和目标电平(R&S®SMZ170不能输入目标电平)。另一种方法是使用R&S®SMZ-K1外部PC软件来控制R&S®SMZ倍频器和微波信号发生器。

产品优势

与传统设置相比，单装置解决方案极大简化了设置和操作。通过USB，R&S®SMF100A或R&S®SMB100A接收连接到R&S®SMZ的所有必要数据，如配置，倍频系数，尤其是预校准的频率响应。R&S®SMF100A或R&S®SMB100A能够执行自动校正，这将确保在R&S®SMF100A或R&S®SMB100A上设置的频率值和电平值可实际在R&S®SMZ输出端获得。

不再需要使用检波器或功率探头 (这些是很常见的传统设置)这类成本高昂、容易出错和耗时的电平测量工具。由于与R&S®SMF100A高端微波信号发生器互动，可以实现非常低的单边带相位噪声。例如，对于60 GHz连续波信号，在用R&S®SMZ75实现6倍频后，可达到优异的–100 dBc(10 kHz偏移)。
